SC-SOM-2K & SC-Carrier-2K: Kompakte Power für Ihre Display-Projekte!
Hochauflösende Displays, flexible LVDS/eDP-Ansteuerung und einfache Anpassung ohne Programmierkenntnisse – das SC-SOM-2K System-on-Module und das SC-Carrier-2K Entwicklungsboard machen’s möglich. Erfahren Sie, wie diese Plattform Ihre Display-Integration vereinfacht!
Neue SC-SOM-2K und SC-Carrier-2K Lösungen für fortschrittliche Display-Integration vorgestellt
Mit der Einführung des SC-SOM-2K System-on-Module und des SC-Carrier-2K Entwicklungsboards wird eine leistungsstarke Plattform für die Evaluierung und Integration von LCD-TFT-Display Ansteuerungen präsentiert. Beide Produkte bieten umfassende Funktionalitäten für Entwickler, die hochauflösende Displays mit LVDS oder eDP Interface in kompakte und effiziente Anwendungen integrieren möchten, und setzen neue Maßstäbe in Flexibilität und Benutzerfreundlichkeit.

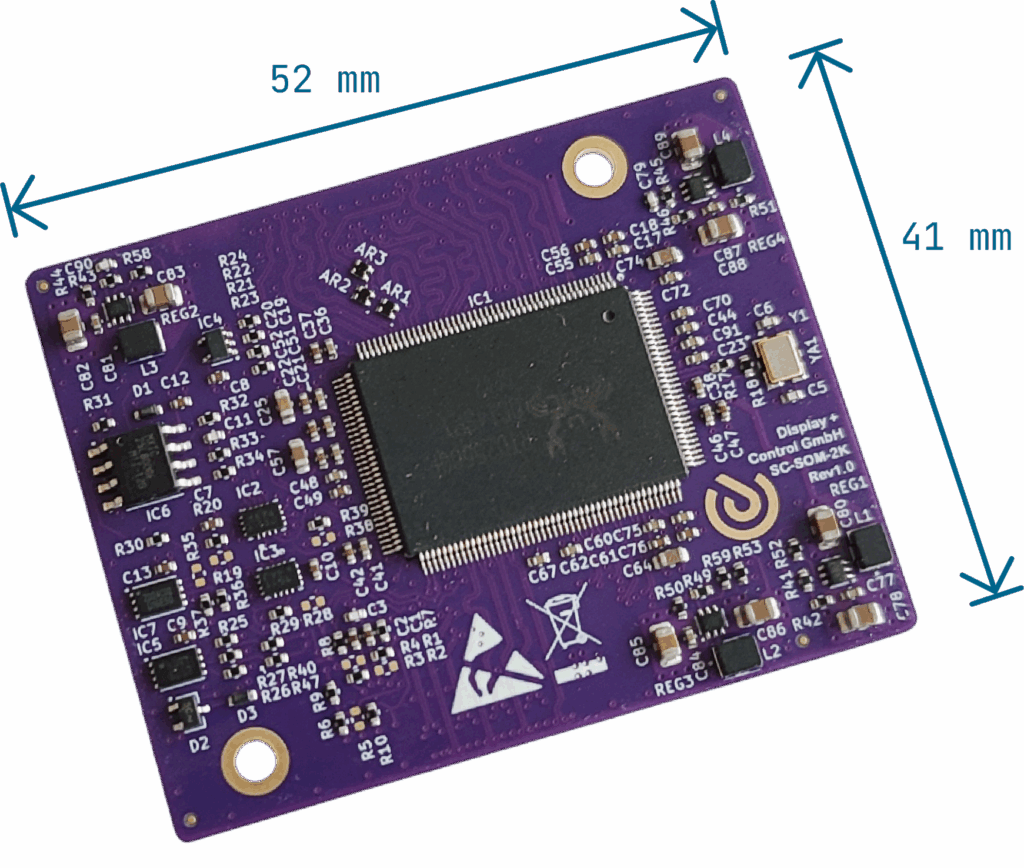

SC-SOM-2K: Kompakte Display-Steuerung auf hohen Niveau
Das SC-SOM-2K ist ein kompaktes System-on-Module, das mit HDMI 1.4- und DisplayPort 1.2-Eingängen ausgestattet ist und Auflösungen von 640×480 bis 2560×1600 unterstützt. Es bietet sowohl LVDS- (bis 1920×1200) als auch eDP-Schnittstellen (bis 2560×1440/1600) mit Unterstützung für 6- und 8-Bit-Farbtiefen. Zusätzlich unterstützt das Modul I2C-Sensoren (z. B. Gyroskop für Pivot, Temperatur- oder Umgebungslichtsensor) über die DDC/CI-Schnittstelle, wodurch zusätzliche UART- oder USB-Verbindungen überflüssig werden. Die Stromversorgung erfolgt über eine einzige +5V-Quelle, wobei alle weiteren Spannungen onboard generiert werden.

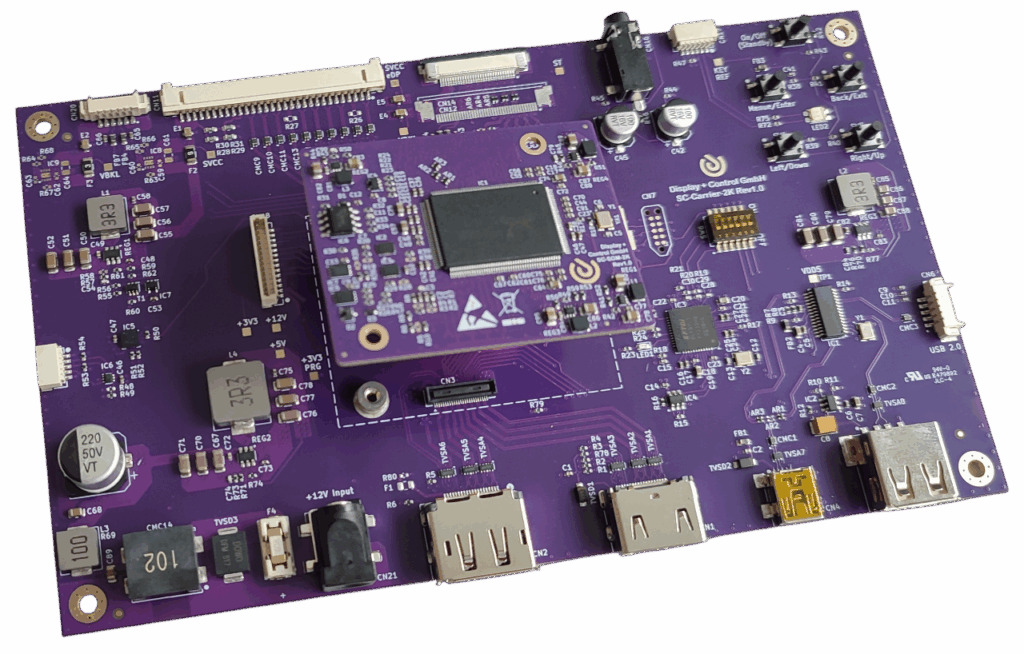

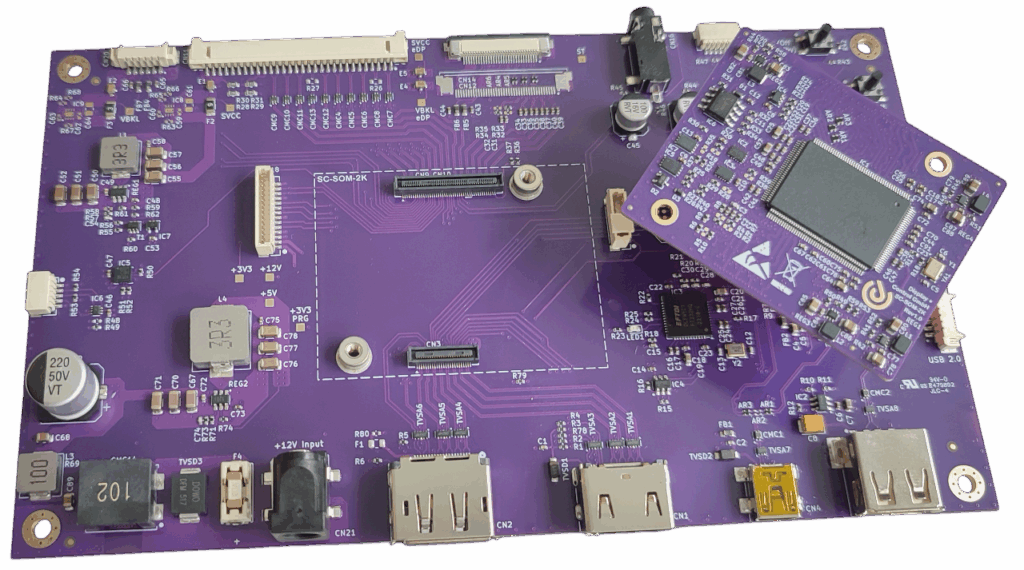

SC-Carrier-2K: Vielseitige Evaluierungsplattform
Das SC-Carrier-2K ergänzt das Modul als umfassende Entwicklungsplattform. Es bietet HDMI und DisplayPort Videoeingänge, einen integrierten USB-Programmierer für Firmware- und EDID-Programmierung sowie einen USB 2.0-Hub für Peripheriegeräte wie Touch-Controller. Die Plattform unterstützt ein- und zweikanalige LVDS-Displays (bis 1920×1200) mit VESA- und Open-LDI-Datenmapping sowie 2-/4-Lane-eDP-Displays (bis 2560×1000). Zu den weiteren Funktionen gehören ein OSD-Keypad (4+1 Tasten), duale Status-LEDs, ein 3,5-mm-Audiobuchse für Stereo-Ausgabe und integrierte Sensoren (3-Achsen-Gyro, Temperatur). Die Stromversorgung erfolgt über eine +12V-Quelle.
Programmierung und Anpassung
Beide Produkte nutzen das Compile-Free Display Adaption (CFD)-Toolkit für eine einfache Programmierung und Anpassung. Der Programmer ermöglicht eine zuverlässige USB-zu-SPI/I2C-Kommunikation für Firmware-Updates und EDID-Konfigurationen gemäß VESA-Standards. Die benutzerfreundliche Software erlaubt Entwicklern, die Firmware ohne jegliche Programmierkenntnisse an verschiedene Displays anzupassen, was den Design- und Produktionsprozess erheblich vereinfacht.
Vorteile für Entwickler
Die Kombination aus SC-SOM-2K und SC-Carrier-2K bietet eine Plug-and-Play-Lösung für die Display-Integration.
Die integrierten Sensoren (3-Achsen-Gyro, Temperatur- und Umgebungslichtsensor) sowie vielseitige Schnittstellenoptionen (HDMI, DisplayPort, Single/Dual LVDS und 1-/2-/4-Lane eDP) ermöglichen eine schnelle Prototypenentwicklung und effiziente Integration in Endprodukte. Darüber hinaus vereinfachen der onboard USB-Programmierer und das CFD (Compile-Free Display Adaption) Toolkit Firmware-Updates und EDID-Programmierung, was die Entwicklungszeit verkürzt und die Abhängigkeit von externen Tools reduziert.
Für detaillierte Informationen zu Pinbelegungen, elektrischen Spezifikationen und 3D-Modellen können Entwickler die offiziellen Dokumentationen oder den Support anfragen. Mit SC-SOM-2K und SC-Carrier-2K steht eine zukunftssichere Lösung für die nächste Generation der Display-Technologie bereit!
