Überarbeitete Tools zur Anpassung von LVDS- und eDP-Displays an die SOB / SOM Scaler Produktlinien
Scaler-Boards müssen in der Regel an bestimmte Display-Parameter angepasst und vom Hersteller programmiert werden. Die RTD25xx-basierten Scaler-Boards und -Module von Display & Control können Kunden jedoch an ihr bevorzugtes LC-Display anpassen und die Programmierung selbst vornehmen. Das bringt Planungs- und Zukunftssicherheit.
Möglich macht dies die konsequente Trennung der panelspezifischen und peripheren Daten von der Kern-Firmware. Das CFD-Toolkit („Compile-Free Display Adaptation“), bestehend aus drei unabhängigen Programmen, ermöglicht eine individuelle und benutzerfreundliche Anpassung der Display & Control-Scaler-Board-Familie an praktisch jedes Display mit LVDS- oder eDP-Schnittstelle bis zu einer Auflösung von WQXGA – ohne dass eine Compiler-Umgebung oder Kenntnisse im Bereich Quellcode erforderlich sind. Mit der Version 2.0 des Toolkits wird die Anwendung gerade bei den Einträgen zum Displaytiming deutlich erleichtert. Der Toolkit besteht aus drei Programmen.

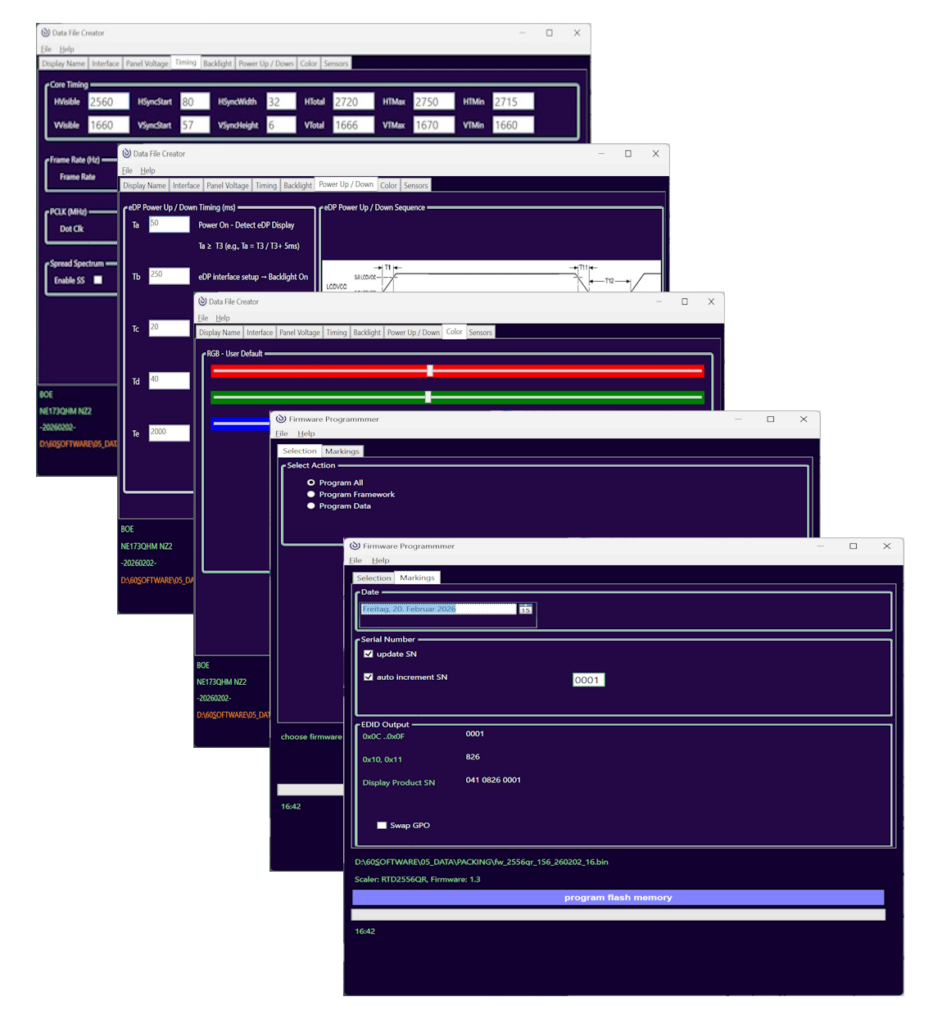

Data File Creator

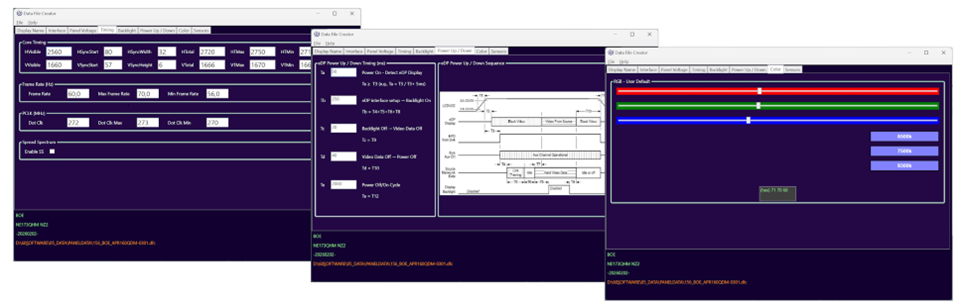

Dieses Programm generiert die displayspezifische Datendatei, in der alle Parameter zusammengefasst sind, die für die ordnungsgemäße Steuerung und den Betrieb eines bestimmten Displaypanels erforderlich sind. Die Parametereingabe erfolgt über eine Registerkartenoberfläche, in der verwandte Einstellungen auf mehreren Registerkarten gruppiert sind. Jede Registerkarte konzentriert sich auf eine bestimmte Kategorie von Parametern.
Firmware Packer
Das Firmware Packer-Tool generiert eine vollständige, funktionsfähige Firmware-Binärdatei, indem es alle erforderlichen Eingabedateien kombiniert. Neben der vollständigen Firmware-Datei wird eine reine Datendatei erzeugt, die nur die Konfigurationsdaten enthält. Diese kann alternativ und separat auf das Zielsystem geladen werden.
Firmware Programmer
Der Firmware-Programmierer ermöglicht die Programmierung der Scaler-Firmware.
Er ermöglicht die Programmierung der vollständigen Firmware, der grundlegenden („Basis“) Firmware oder nur den displayspezifischen Datenteil, einschließlich eingebetteter EDID(s).
Darüber hinaus können Sie vor der Programmierung die Felder für Seriennummer, Jahr und Woche innerhalb der EDID-Daten (die in der Firmware eingebettet sind) ändern. Die Serien-Nummer Vergabe ist mit einer „auto increment“ Version versehen, d.h. nach jeder erfolgreichen Programmierung der Baugruppe wird die Seriennummer automatisch hochgezählt.
Für detaillierte Informationen zum CFD Tool, den SOB/SOM Scaler Lösungen und der kompatiblen LVDS/eDP Displays wenden Sie sich an unseren Support.
