Unsere Produkte
Eigene Produkte
Unsere Produkte für die Vereinfachung von Display Integration und der Vereinheitlichung von Schnittstellen.
Unsere Hardware
SC-SOM-2K - SC-Carrier-2K
Kompakte Power für Ihre Display-Projekte!
Hochauflösende Displays, flexible LVDS/eDP-Ansteuerung und einfache Anpassung ohne Programmierkenntnisse – das SC-SOM-2K System-on-Module und das SC-Carrier-2K Entwicklungsboard machen’s möglich. Erfahren Sie, wie diese Plattform Ihre Display-Integration vereinfacht!
Neue SC-SOM-2K und SC-Carrier-2K Lösungen für fortschrittliche Display-Integration vorgestellt
Mit der Einführung des SC-SOM-2K System-on-Module und des SC-Carrier-2K Entwicklungsboards wird eine leistungsstarke Plattform für die Evaluierung und Integration von LCD-TFT-Display Ansteuerungen präsentiert. Beide Produkte bieten umfassende Funktionalitäten für Entwickler, die hochauflösende Displays mit LVDS oder eDP Interface in kompakte und effiziente Anwendungen integrieren möchten, und setzen neue Maßstäbe in Flexibilität und Benutzerfreundlichkeit.

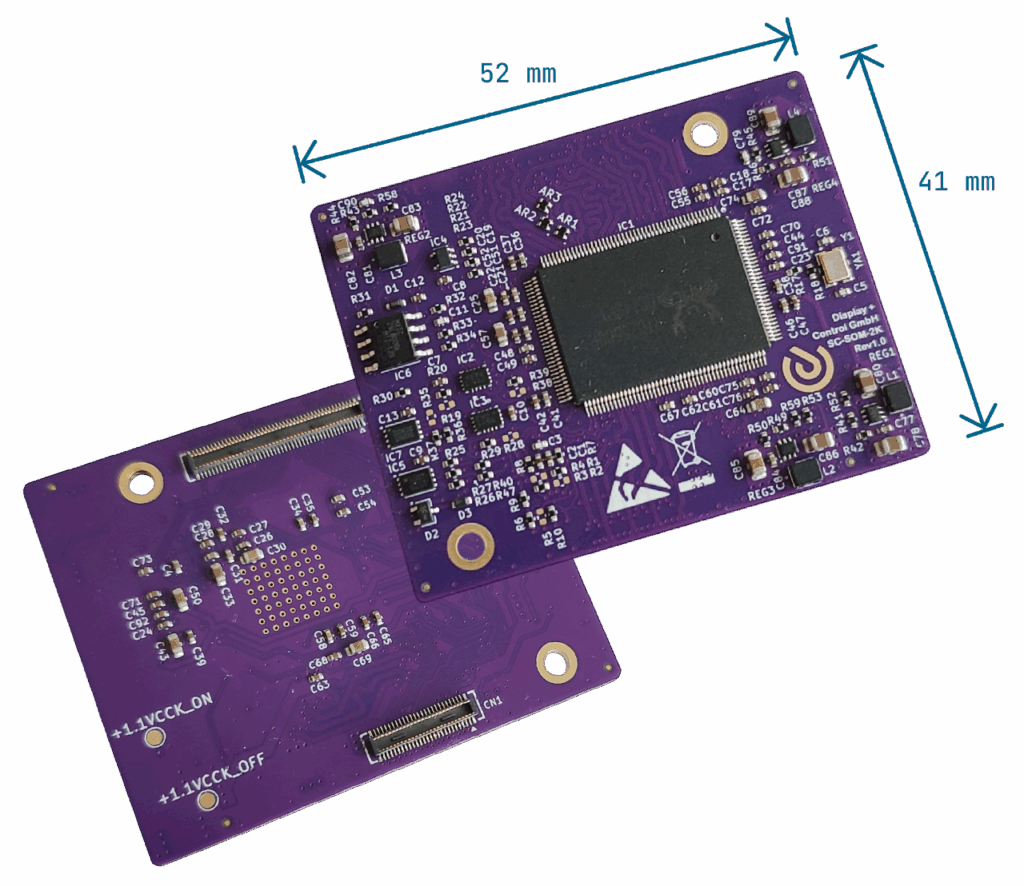

SC-SOM-2K: Kompakte Display-Steuerung auf hohen Niveau
Das SC-SOM-2K ist ein kompaktes System-on-Module, das mit HDMI 1.4- und DisplayPort 1.2-Eingängen ausgestattet ist und Auflösungen von 640×480 bis 2560×1600 unterstützt. Es bietet sowohl LVDS- (bis 1920×1200) als auch eDP-Schnittstellen (bis 2560×1440/1600) mit Unterstützung für 6- und 8-Bit-Farbtiefen. Zusätzlich unterstützt das Modul I2C-Sensoren (z. B. Gyroskop für Pivot, Temperatur- oder Umgebungslichtsensor) über die DDC/CI-Schnittstelle, wodurch zusätzliche UART- oder USB-Verbindungen überflüssig werden. Die Stromversorgung erfolgt über eine einzige +5V-Quelle, wobei alle weiteren Spannungen onboard generiert werden.

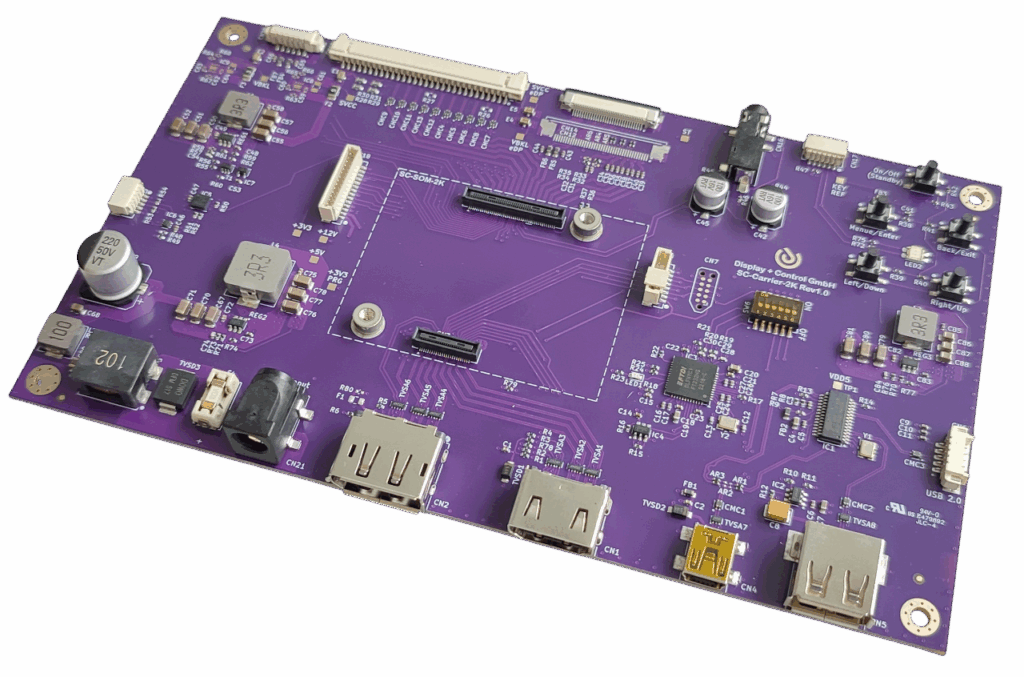

SC-Carrier-2K: Vielseitige Evaluierungsplattform
Das SC-Carrier-2K ergänzt das Modul als umfassende Entwicklungsplattform. Es bietet HDMI und DisplayPort Videoeingänge, einen integrierten USB-Programmierer für Firmware- und EDID-Programmierung sowie einen USB 2.0-Hub für Peripheriegeräte wie Touch-Controller. Die Plattform unterstützt ein- und zweikanalige LVDS-Displays (bis 1920×1200) mit VESA- und Open-LDI-Datenmapping sowie 2-/4-Lane-eDP-Displays (bis 2560×1000). Zu den weiteren Funktionen gehören ein OSD-Keypad (4+1 Tasten), duale Status-LEDs, ein 3,5-mm-Audiobuchse für Stereo-Ausgabe und integrierte Sensoren (3-Achsen-Gyro, Temperatur). Die Stromversorgung erfolgt über eine +12V-Quelle.
Programmierung und Anpassung
Beide Produkte nutzen das Compile-Free Display Adaption (CFD)-Toolkit für eine einfache Programmierung und Anpassung. Der Programmer ermöglicht eine zuverlässige USB-zu-SPI/I2C-Kommunikation für Firmware-Updates und EDID-Konfigurationen gemäß VESA-Standards. Die benutzerfreundliche Software erlaubt Entwicklern, die Firmware ohne jegliche Programmierkenntnisse an verschiedene Displays anzupassen, was den Design- und Produktionsprozess erheblich vereinfacht.
Datenblätter und 3D-Modelle auf Anfrage
ADB100
Einheitliche Schnittstelle für 7″- und 10.1″-TFT-Displays
Neue Adapterplatine ADB-100 vereinheitlicht LVDS-Schnittstellen für 7″- und 10.1″-TFT-Displays unterschiedlicher Hersteller – erste Serienmodelle mit 1024×600 und 1280×800 Auflösung ab sofort lieferbar.
ADB-100 startet mit 7″- und 10.1″-LVDS-Displays: Einheitliche Schnittstelle für 1024×600 und 1280×800 jetzt verfügbar
Die ADB-100 ist eine kompakte, einseitig bestückte Adapterplatine, die 7″- und 10.1″-LCD-TFT-Displays mit LVDS-Schnittstelle über eine einheitliche Board-to-Wire-Schnittstelle ansteuerbar macht. Sie erzeugt alle notwendigen LCD-Bias-Spannungen (VGL, VGH, VCOM) aus einer einzigen 3,3 V-Versorgung, integriert einen leistungsstarken LED-Treiber mit bis zu 480 mA und 40 V Ausgangsspannung sowie eine standardisierte I²C-Touch-Controller-Schnittstelle. Die Platine wird direkt auf der Rückseite des Displays montiert und reduziert so den Integrationsaufwand erheblich. Ab sofort sind die ersten Serienprodukte verfügbar: ein 7″-Display mit 1024 × 600 Pixeln und ein 10.1″-Modell mit 1280 × 800 Pixeln.
Technische Features der ADB-100 im Überblick:
- LCD-Bias-Generierung: Dreifache geregelte Ausgänge (positiv/negativ/VCOM) mit einstellbarer Einschaltsequenz (tₕ₁, tₕ₂) – werksseitig auf das jeweilige Panel abgestimmt.
- LED-Backlight-Treiber: Bis 480 mA, bis 40 V, Dimming-Verhältnis 10.000:1 bei 100 Hz PWM; Betrieb wahlweise mit +5 V oder +12 V Eingangsspannung.
- Einheitliche Steckverbinder für:
- LVDS-Daten und Display-Versorgung
- Backlight Stromversorgung und Control (PWM/EN)
- I²C-Touch-Controller (SDA, SCL, INT, Reset)
- LVDS-Loop-Through: Farbtiefe und Daten-Mapping identisch mit dem Zielpanel.
- Mechanik: Einseitige Bestückung, niedriges Profil, direkte Display-Rückseitenmontage.
Die ADB-100 ist für den Einsatz in der Industrie ausgelegt und unterstützt Betriebstemperaturen gemäß Display-Spezifikation. Die werksseitige Konfiguration der Bias-Spannungen und Sequenz-Timings gewährleistet sofortigen Plug-and-Play-Betrieb ohne zusätzliche Software- oder Hardware-Anpassungen. Weitere Displaygrößen und Auflösungen sind in Vorbereitung.
Datenblätter und 3D-Modelle auf Anfrage
Unsere Software
Verbessertes Scaler-Board-Design mit angepassten Softwarelösungen
Damit der Kunde unsere Hardwarelösungen autonom und ohne Softwarekenntnisse an die von ihm ausgewählten Displays anpassen kann, stellen wir ein Softwarepaket zur Verfügung welches die folgenden Module umfasst:
Data File Creator
Dieses Modul erstellt aus den spezifischen Panel-Timing-,
Backlight- und Power-on Parameter das sog. Panel-DataFile.
Firmware Packer
Mit dem Firmware Packer erstellt der Kunde aus dem Panel-Data-File und einem scalerspezifischen Basisfile die neue Firmware.
Firmware-Programmer
Dieses Programmiermodul ist für die Entwicklung und die Produktion gleichermaßen geeignet und gewährleistet die VESA-konforme Seriennummernvergabe. Als Programmierhardware kommt eine preiswerte USB-to-SPI-Bridge (< 20,- US$) zum Einsatz, die eine Programmierzeit von weniger als 5 Sekunden ermöglicht.
Haben Sie Fragen?
Benötigen Sie einen Display-Controller oder ähnliches, der speziell auf Ihre Anwendung zugeschnitten ist?
Senden Sie uns einfach eine Nachricht oder rufen Sie uns an.
Ihre Anforderungen haben bei uns Priorität – wir freuen uns auf die Zusammenarbeit mit Ihnen
