ADB-100: Einheitliche Schnittstelle für 7″- und 10.1″-TFT-Displays
Neue Adapterplatine ADB-100 vereinheitlicht LVDS-Schnittstellen für 7″- und 10.1″-TFT-Displays unterschiedlicher Hersteller – erste Serienmodelle mit 1024×600 und 1280×800 Auflösung ab sofort lieferbar.
ADB-100 startet mit 7″- und 10.1″-LVDS-Displays: Die Schnittstelle für 1024×600 und 1280×800 jetzt verfügbar

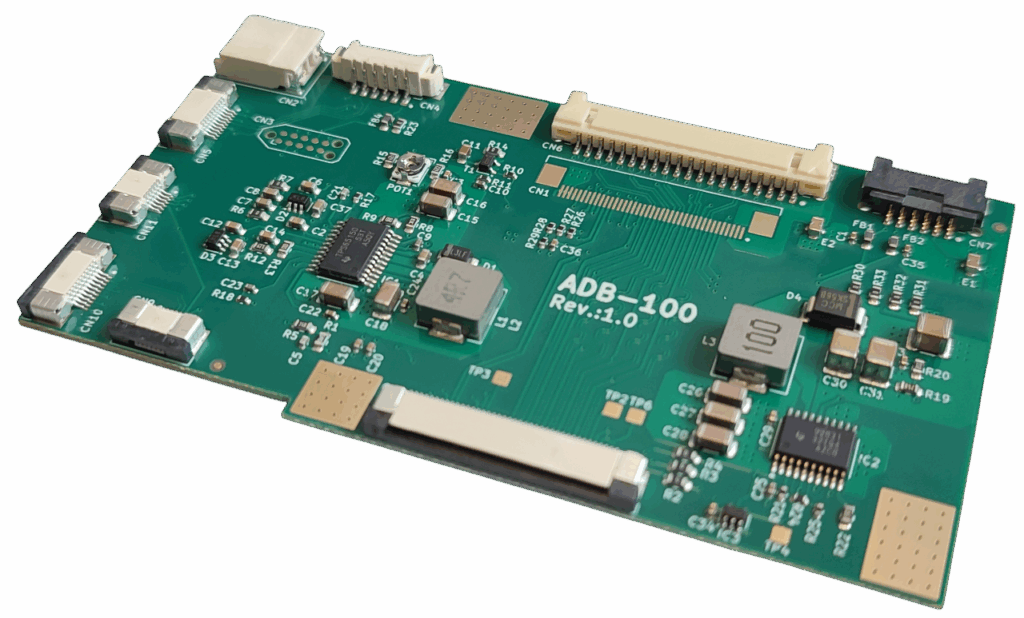

Die ADB-100 ist eine kompakte, einseitig bestückte Adapterplatine, die 7″- und 10.1″-LCD-TFT-Displays mit LVDS-Schnittstelle über eine einheitliche Board-to-Wire-Schnittstelle ansteuerbar macht. Sie erzeugt alle notwendigen LCD-Bias-Spannungen (VGL, VGH, VCOM) aus einer einzigen 3,3 V-Versorgung, integriert einen leistungsstarken LED-Treiber mit bis zu 480 mA und 40 V Ausgangsspannung sowie eine standardisierte I²C-Touch-Controller-Schnittstelle. Die Platine wird direkt auf der Rückseite des Displays montiert und reduziert so den Integrationsaufwand erheblich. Ab sofort sind die ersten Serienprodukte verfügbar: ein 7″-Display mit 1024 × 600 Pixeln und ein 10.1″-Modell mit 1280 × 800 Pixeln.
Technische Features der ADB-100 im Überblick:
- LCD-Bias-Generierung: Dreifache geregelte Ausgänge (positiv/negativ/VCOM) mit einstellbarer Einschaltsequenz (tₕ₁, tₕ₂) – werksseitig auf das jeweilige Panel abgestimmt.
- LED-Backlight-Treiber: Bis 480 mA, bis 40 V, Dimming-Verhältnis 10.000:1 bei 100 Hz PWM; Betrieb wahlweise mit +5 V oder +12 V Eingangsspannung.
- Einheitliche Steckverbinder für:
- LVDS-Daten und Display-Versorgung
- Backlight Stromversorgung und Control (PWM/EN)
- I²C-Touch-Controller (SDA, SCL, INT, Reset)
- LVDS-Loop-Through: Farbtiefe und Daten-Mapping identisch mit dem Zielpanel.

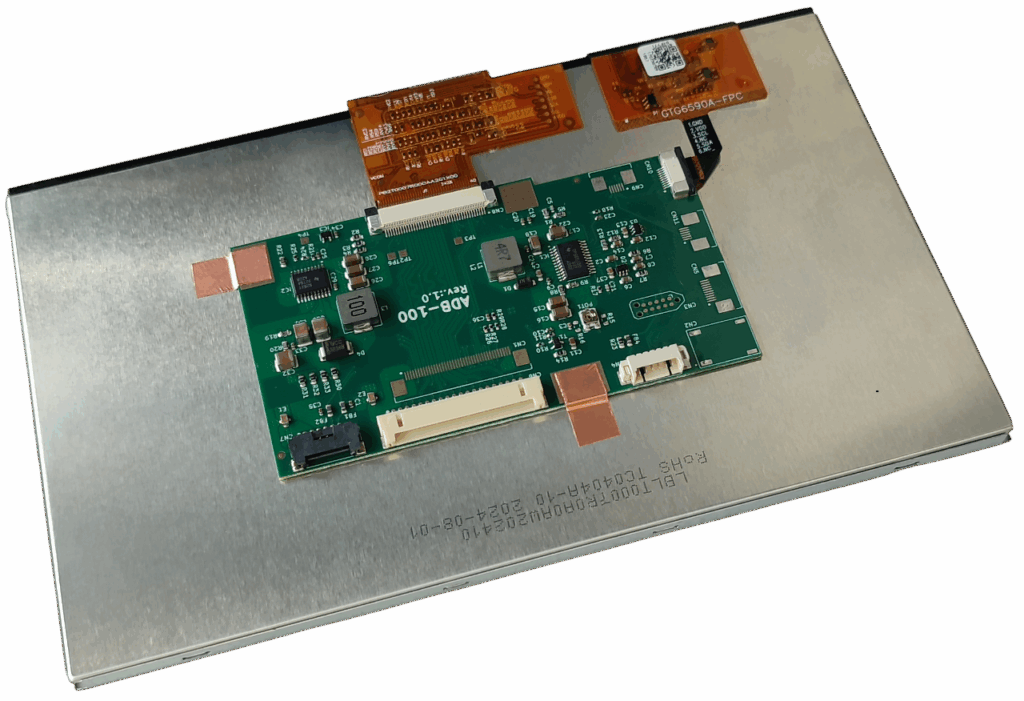

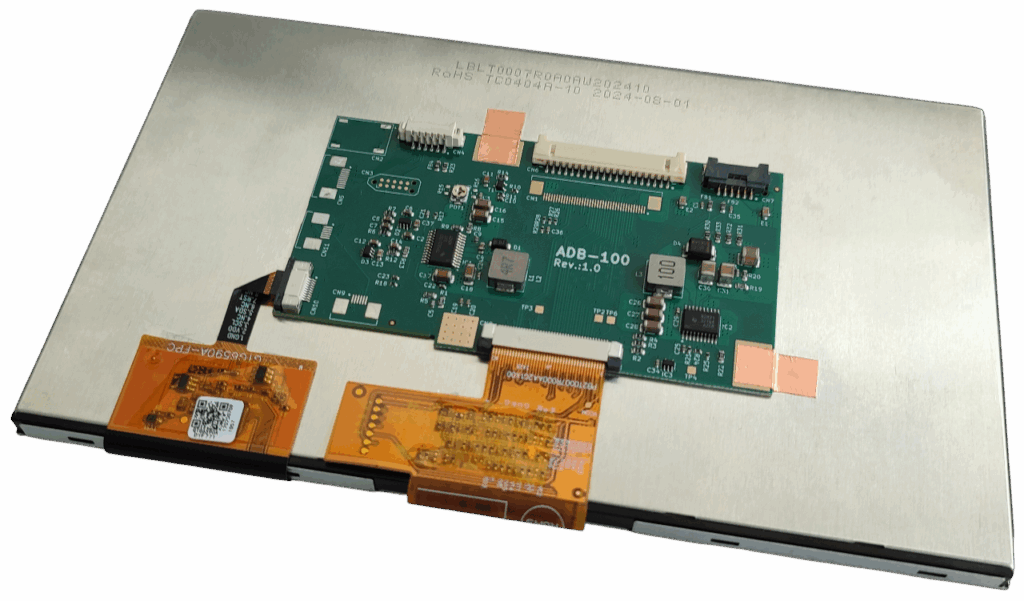

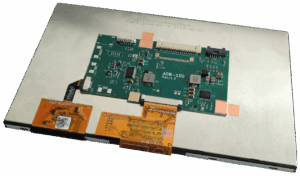

- Mechanik: Einseitige Bestückung, niedriges Profil, direkte Display-Rückseitenmontage.
Die ADB-100 ist für den Einsatz in der Industrie ausgelegt und unterstützt Betriebstemperaturen gemäß Display-Spezifikation. Die werksseitige Konfiguration der Bias-Spannungen und Sequenz-Timings gewährleistet sofortigen Plug-and-Play-Betrieb ohne zusätzliche Software- oder Hardware-Anpassungen. Weitere Displaygrößen und Auflösungen sind in Vorbereitung.
